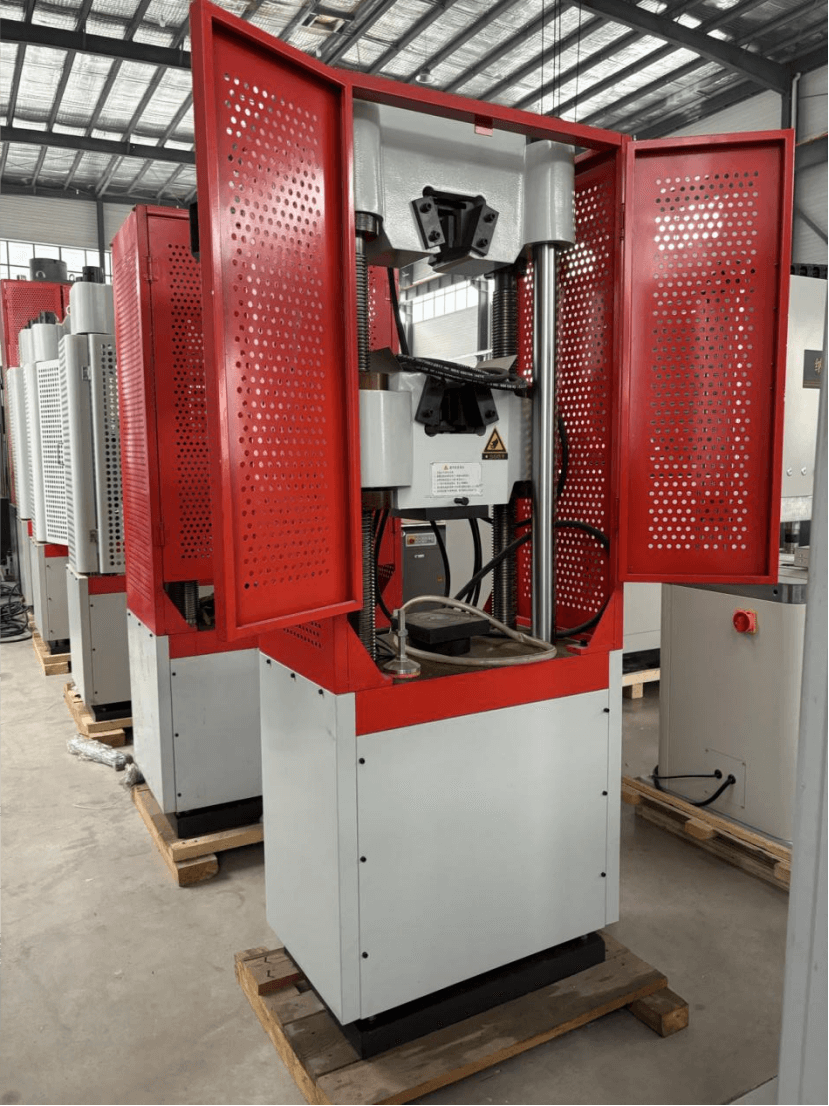

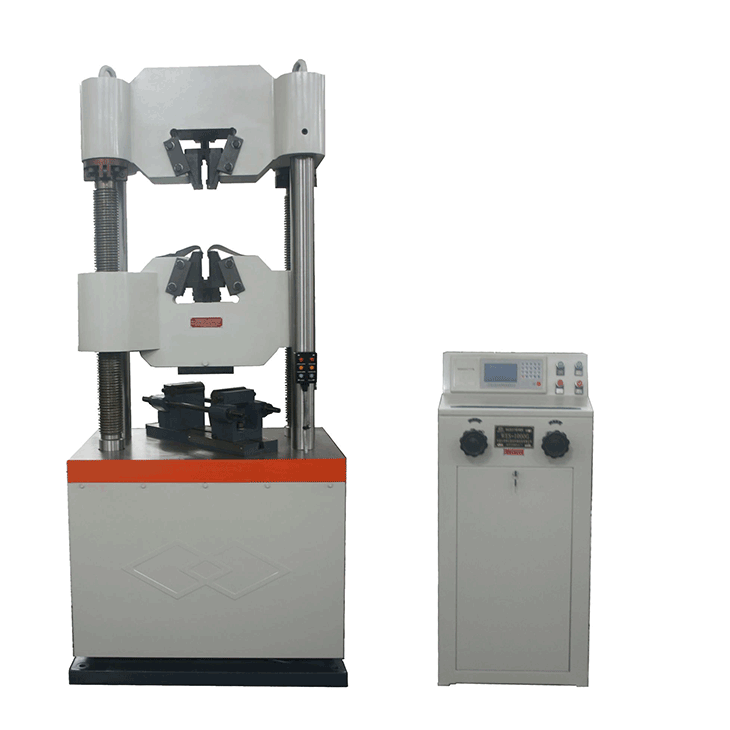

कंप्यूटर नियंत्रित इलेक्ट्रो - हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन
परिचय:
WAW - d श्रृंखला कंप्यूटर - नियंत्रित इलेक्ट्रो - हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन विभिन्न सामग्रियों और उत्पादों के भौतिक, यांत्रिक, तकनीकी, संरचनात्मक और आंतरिक और बाहरी दोषों के परीक्षण के लिए एक महत्वपूर्ण उपकरण है। यह धातु या गैर - धातु सामग्री पर तन्य, संपीड़न, झुकने और कतरनी परीक्षण कर सकता है, और स्वचालित रूप से तन्यता ताकत, उपज शक्ति, निर्दिष्ट गैर - आनुपातिक विस्तार शक्ति, लोचदार मापांक, और परीक्षण किए गए सामग्रियों के अन्य प्रदर्शन सूचकांक को प्राप्त कर सकता है। यह बंद - लूप नियंत्रण जैसे कि निरंतर दर लोडिंग, निरंतर दर विरूपण, निरंतर दर विस्थापन, निरंतर दर तनाव, और इसी तरह पूरा कर सकता है।
आवेदन पत्र:
यह व्यापक रूप से विश्वविद्यालयों, अनुसंधान संस्थानों, निरीक्षण एजेंसियों, एयरोस्पेस, सैन्य, धातु विज्ञान, मशीनरी निर्माण, यातायात निर्माण, निर्माण सामग्री और अन्य उद्योगों में सटीक सामग्री विश्लेषण, भौतिक विकास और गुणवत्ता नियंत्रण के लिए उपयोग किया जाता है।
मुख्य तकनीकी पैरामीटर:
|
उत्पाद संख्या |
WAW-300D |
WAW-600D |
WAW-1000D |
WAW-1500D |
|
मेजबान संरचना |
चार - कॉलम डबल - स्क्रू सिलेंडर के तहत - माउंटेड हाई - ताकत मुख्य इंजन संरचना |
|||
|
अधिकतम परीक्षण बल |
300 kn |
600 kn |
1000kn |
1500 केएन |
|
सटीकता वर्ग |
कक्षा 1 सटीकता/(कक्षा 0.5 सटीकता एक विशेष विन्यास है) |
|||
|
बल माप श्रेणी |
2%-100%एफएस |
|||
|
परीक्षण बल की सापेक्ष त्रुटि मूल्य का संकेत |
मूल्य का संकेत के% 1% से कम या बराबर |
|||
|
बल संकल्प |
1/300000 |
|||
|
विरूपण माप उपकरण |
इलेक्ट्रॉनिक एक्सटेंसोमीटर |
|||
|
विकृति का संकेत मूल्य सापेक्ष त्रुटि |
संकेत मूल्य के ± 0.5% से कम या बराबर |
|||
|
विस्थापन माप उपकरण |
फोटोइलेक्ट्रिक एनकोडर |
|||
|
विस्थापन की सापेक्ष त्रुटि संकेत मूल्य |
± 1%/± 0.5% से कम या बराबर मूल्य का संकेत देना |
|||
|
विस्थापन संकल्प |
0.01 एम एम |
|||
|
स्थिर गति विनियमन |
0.2-70 (मिमी/मिनट) स्टेपलेस स्पीड रेगुलेशन |
|||
|
किरण समायोजन गति |
120 (मिमी/मिनट) |
|||
|
पिस्टन स्ट्रोक |
250 मिमी |
|||
|
नियंत्रण पद्धति |
सर्वो वाल्व स्वचालित रूप से निरंतर बल, निरंतर विस्थापन और निरंतर विरूपण के विभिन्न लोडिंग मोड को नियंत्रित करता है। |
|||
|
प्रभावी खिंचाव स्थान |
650 मिमी |
|||
|
प्रभावी संपीड़न स्थान |
500 मिमी |
|||
|
स्तंभ रिक्ति |
430 मिमी |
480 मिमी |
530 मिमी |
575 मिमी |
|
क्लैम्पिंग विधि |
हाइड्रोलिक स्वत: क्लैंपिंग |
|||
|
गोल नमूना व्यास |
Φ10-φ32 मिमी |
Φ13-φ40 मिमी |
Φ13-φ40 मिमी |
Φ13-φ60 मिमी |
|
क्लैम्पिंग सपाट नमूना व्यास |
0-15 मिमी |
0-15 मिमी |
0-15 मिमी |
0-20 मिमी |
|
फ्लैट नमूने की चौड़ाई |
70 मिमी |
70 मिमी |
75 मिमी |
80 मिमी |
|
ऊपरी और निचले प्लाटेन आकार |
160*160 मिमी (गोलाकार समायोजन के साथ कम दबाव प्लेट) |
|||
|
बिजली की आपूर्ति |
तीन - चरण पांच - वायर सिस्टम, 380V/50Hz |
|||
|
नियंत्रण कैबिनेट आयाम (मिमी) |
1200*675*780 |
|||
|
मेनफ्रेम आयाम (मिमी) |
745×685×1905 |
760×690×2055 |
830×720×2155 |
900×760×2775 |
|
उपकरण शक्ति |
3.0KW |
3.0KW |
3.0KW |
5.0kW |
|
मेजबान मशीन वजन |
1450 किग्रा |
1950 किग्रा |
2450 किग्रा |
4500 किग्रा |
लागू मानक:
एएसटीएम ए 370 मानक परीक्षण विधियाँ और स्टील उत्पादों के यांत्रिक परीक्षण के लिए परिभाषाएँ
परीक्षण मशीनों के लिए GB/T2611-2007 सामान्य आवश्यकताएं
JB/T7406.1-1994 परीक्षण मशीन शब्दावली सामग्री परीक्षण मशीन
GB/T16826 - 2008 इलेक्ट्रो-हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन
GB/T16825.1-2008 स्टेटिक Uniaxial परीक्षण मशीन का निरीक्षण भाग 1: तन्य और (OR) संपीड़ित परीक्षण मशीन का बल माप
तंत्र निरीक्षण और अंशांकन
GB/T220666-2008 स्टेटिक अनियैक्सियल परीक्षण मशीनों में उपयोग किए जाने के लिए कम्प्यूटरीकृत डेटा अधिग्रहण प्रणालियों के लिए मूल्यांकन
JG139-2014 तनाव, संपीड़न और सार्वभौमिक परीक्षण मशीनों का सत्यापन विनियमन
JB/T6146-2007 एक्सटेंसोमीटर के लिए विशिष्टता
जेबी/T6147-2007 पैकेजिंग पैकेजिंग मार्किंग और परीक्षण मशीन उत्पादों की हैंडलिंग के लिए आवश्यकताएं
GB/T228.1-2010 धातु सामग्री। तन्यता परीक्षण। भाग 1: कमरे के तापमान पर परीक्षण की विधि
GB/T7314-2017 धातु सामग्री। कमरे के तापमान पर संपीड़न परीक्षण विधि
GB/T232-2010 मेटैलिक सामग्री-बेंड टेस्ट
- बिक्री सेवा परिचय के बाद:
1। एक वर्ष की उत्पाद वारंटी
2। स्थायी मुफ्त सॉफ्टवेयर अपडेट
3। स्थायी रखरखाव सेवाएं
4। दूरस्थ वीडियो मार्गदर्शन
Aहमसे मुट्ठी

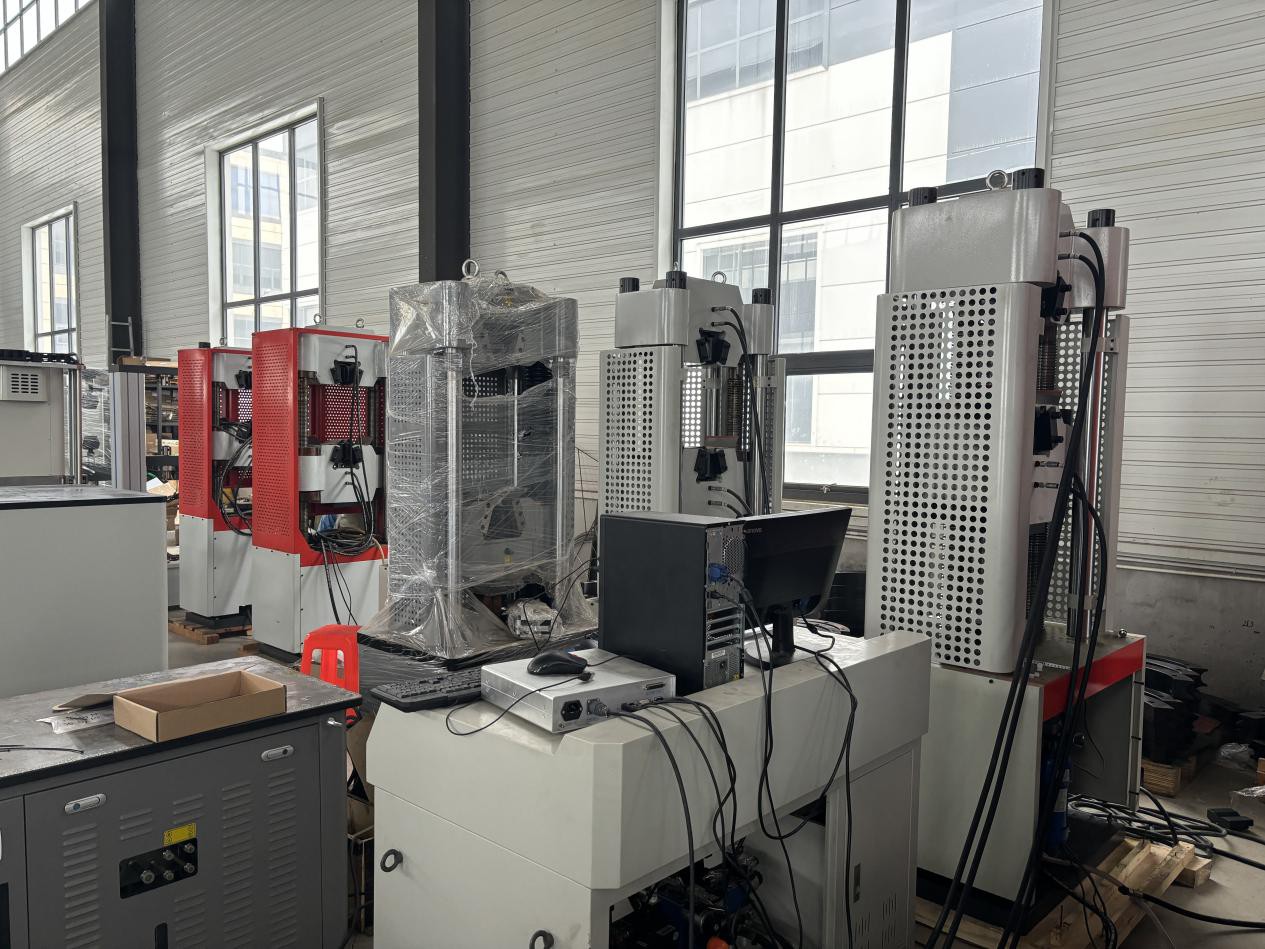

हम 20 से अधिक वर्षों के इतिहास के साथ एक विशेष परीक्षण उपकरण निर्माता हैं। हमारी कंपनी अनुसंधान और विकास के लिए समर्पित 20 से अधिक उद्योग विशेषज्ञों द्वारा समर्थित है। हमारे पास 10 से अधिक अनुभवी उत्पादन कर्मियों और एक पेशेवर के बाद - 10 से अधिक व्यक्तियों की बिक्री सेवा टीम है। हमारे संयुक्त उत्पादन और कार्यालय की सुविधाएं 4000 वर्ग मीटर से अधिक हैं और चीन में एक उच्च - तकनीकी उद्यम के रूप में प्रमाणित हैं।
हमारी प्रबंधन प्रणाली आईएसओ 9001: 2015 प्रमाणित है, जो उत्पाद की गुणवत्ता की विश्वसनीयता सुनिश्चित करती है। प्रत्येक वर्ष, हम लगभग 5000 टन कच्चे माल की खरीद करते हैं, और सभी घटक मशीनिंग और उत्पाद असेंबली हमारे अपने कर्मचारियों द्वारा किए जाते हैं, जिससे हमें अपने साथियों की तुलना में लगभग 3% का विनिर्माण लागत लाभ बनाए रखने में सक्षम होता है।
पिछले पांच वर्षों में, हमारी उत्पाद विफलता की दर 0.3%से कम है, और हमारे उत्पाद की दर 0.28%से कम है। यह उत्पाद की गुणवत्ता और वितरण समय के लिए हमारी अटूट प्रतिबद्धता को रेखांकित करता है। इसके अलावा, हम 20 से अधिक चीनी निर्यातकों के लिए OEM विनिर्माण सेवाएं भी प्रदान करते हैं, जो विभिन्न यांत्रिक परीक्षण उपकरणों की लगभग 600 इकाइयों का उत्पादन करते हैं, उद्योग में हमारी प्रतिष्ठा को और अधिक मजबूत करते हैं।
हमारा "नैक टेस्ट इक्विपमेंट" ब्रांड अच्छी तरह से - चीन में जाना जाता है, और हमारे उत्पाद दुनिया भर में 30 से अधिक देशों में वितरित किए जाते हैं। हमारे पास अपना स्वतंत्र डिजाइन कार्यालय और उत्पादन कारखाना है। हम एक निर्माता हैं, वितरक या बिचौलिया नहीं। यदि आप हमारे साथ सहयोग करने में रुचि रखते हैं या अधिक सीखना चाहते हैं, तो कृपया हमसे संपर्क करने में संकोच न करें। हम संभावित सहयोग के अवसरों का पता लगाने के लिए उत्सुक हैं।
