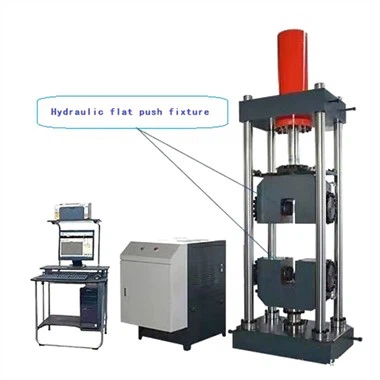

कंप्यूटर नियंत्रित इलेक्ट्रो - हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन

1। उपकरण का नाम:Computer नियंत्रित इलेक्ट्रो - हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन उपकरण मॉडल: waw -1500D

2। अवलोकन:

मुख्य मशीन:WAW - 1500D कंप्यूटर नियंत्रित इलेक्ट्रो - हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन स्वचालित नियंत्रण, स्वचालित माप, डेटा अधिग्रहण, स्क्रीन प्रदर्शन और परीक्षण परिणाम प्रसंस्करण को एकीकृत करता है। यह एक कम - प्लेटफ़ॉर्म के रूप में सिलेंडर मुख्य मशीन का उपयोग करता है, जो कि एक सटीक सर्वो ऑयल पंप और सर्वो मोटर से लैस है, जो कि मल्टी - चैनल बंद-लूप नियंत्रण को प्राप्त करने के लिए, पूर्ण स्वचालित नियंत्रण और परीक्षण प्रक्रिया के स्वचालित माप जैसे कार्यों को पूरा करता है। यह उच्च व्यावसायिकता, उच्च विश्वसनीयता और आसान उन्नयन की विशेषता है, और परीक्षण मशीन माप और नियंत्रण प्रौद्योगिकी और परीक्षण मानकों में परिवर्तन के विकास के साथ लगातार सुधार किया जा सकता है।

अनुप्रयोग गुंजाइश:मुख्य रूप से धातुओं के तन्य, संपीड़न और झुकने वाले परीक्षणों और गैर - धातुओं के लिए उपयोग किया जाता है। धातुकर्म, निर्माण, प्रकाश उद्योग, विमानन, एयरोस्पेस, सामग्री, विश्वविद्यालयों और अनुसंधान संस्थानों जैसे क्षेत्रों पर लागू होता है। टेस्ट ऑपरेशन और डेटा प्रोसेसिंग GB/T228 - 2010 की आवश्यकताओं का अनुपालन करते हैं, "धातु सामग्री - परिवेश के तापमान पर तन्यता परीक्षण"।

3। उत्पाद के विनिर्माण और निरीक्षण मानक:

GB/T16491-1996 "इलेक्ट्रॉनिक यूनिवर्सल टेस्टिंग मशीन"

GB2611-92 "परीक्षण मशीनों के लिए सामान्य तकनीकी आवश्यकताएं"

Gb/t6825.1 - 2002 "स्टेटिक uniaxial परीक्षण मशीनों का सत्यापन - भाग 1: तनाव/संपीड़न परीक्षण मशीनें - बल-मापने की प्रणाली का सत्यापन और अंशांकन"

GB1499.1-2007 "यांत्रिक उपकरणों के लिए तकनीकी आवश्यकताएं"

2006/42/ईसी "कम वोल्टेज तकनीकी आवश्यकताएं"

2006/95/ईसी "प्रासंगिक विनिर्देश"

4। लागू परीक्षण विधि मानक:

GB/T228 - 2010 "धातु सामग्री - परिवेश के तापमान पर तन्य परीक्षण"

GB/T7314 - 2005 "धातु सामग्री - परिवेश के तापमान पर संपीड़न परीक्षण"

GB/T14452-1993 "झुककर धातु सामग्री के यांत्रिक गुणों के लिए परीक्षण विधि"

JTGE30-2005 (JTG E30-2005) P87 "राजमार्ग इंजीनियरिंग में सीमेंट और सीमेंट कंक्रीट के लिए विनिर्देशों और परीक्षण के तरीके"

GB/T8653-1988 "लोचदार मापांक के लिए परीक्षण के तरीके, सेकेंट मापांक, स्पर्शरेखा मापांक, और पोइसन के धातुओं का अनुपात"

GB/T10128 "धातु सामग्री - परिवेश के तापमान पर मरोड़ परीक्षण"

5। बुनियादी संरचना और मुख्य कार्य:

मुख्य मशीन:मुख्य मशीन एक एकीकृत कास्ट स्टील फ्रेम के साथ एक चार - कॉलम संरचना को अपनाती है और नीचे रखी गई एक उच्च - सटीक ग्राउंड सिलेंडर। यह संरचना मुख्य मशीन की ऊंचाई को बहुत कम करती है, परिवहन और स्थापना को सुविधाजनक बनाती है, और स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करती है। टेस्ट प्लेटफ़ॉर्म की लिफ्ट एक मोटर, चेन और स्क्रू रॉड द्वारा संचालित होती है, जो तन्य स्थान और सुविधाजनक परीक्षण संचालन के आसान समायोजन के लिए अनुमति देती है।

माप और नियंत्रण प्रणाली:एक इलेक्ट्रो - हाइड्रोलिक सर्वो कंट्रोल ऑयल सोर्स से बना, एक पूरी तरह से डिजिटल पैनासोनिक सर्वो कंट्रोलर, एक पैनासोनिक सर्वो मोटर, एक लोड सेंसर, एक लोड सेंसर, नमूना विरूपण को मापने के लिए एक एक्सटेंसोमीटर, विस्थापन के लिए एक ऑप्टिकल एनकोडर, एक विशेष पीसी मापक और नियंत्रण कार्ड के लिए एक विशेष पीसी मापक और नियंत्रण कार्ड, एक मल्टीफ़ंक्शन ट्रॉस्ट्रिकल पैकेज, एक मल्टीफ़ंक्शन ट्रॉपिंग

मानक इलेक्ट्रो - हाइड्रोलिक आनुपातिक नियंत्रण तेल स्रोत:

एक लोड - एडेप्टिव थ्रॉटल स्पीड कंट्रोल सिस्टम डिज़ाइन किया गया और मानक मॉड्यूलर यूनिट डिज़ाइन का उपयोग करके निर्मित, विशेष रूप से माइक्रो कंप्यूटर - नियंत्रित हाइड्रोलिक यूनिवर्सल टेस्टिंग मशीनों के लिए।

विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन सुनिश्चित करने के लिए उच्च - गुणवत्ता इतालवी Marzocchi सर्वो तेल पंप, सर्वो मोटर और सर्वो ड्राइवर से लैस।

एक स्व - विकसित लोड - अद्वितीय तकनीक के साथ अनुकूली थ्रॉटल स्पीड कंट्रोल वाल्व का उपयोग करता है, स्थिर सिस्टम दबाव, अनुकूली निरंतर अंतर प्रवाह विनियमन, कोई अतिप्रवाह ऊर्जा की खपत, और आसान पीआईडी ​​बंद {{2} लूप नियंत्रण सुनिश्चित करता है।

पाइपलाइन प्रणाली स्थिर प्रदर्शन के साथ घटकों के एक सेट का उपयोग करती है, जो तेल रिसाव विफलताओं के बिना विश्वसनीय हाइड्रोलिक सिस्टम सीलिंग सुनिश्चित करती है।

मुख्य लाभ:

कम शोर: अधिकतम कार्य भार के तहत 50 से कम डेसीबल, वस्तुतः चुप।

ऊर्जा - बचत: पारंपरिक उपकरणों की तुलना में 70% अधिक कुशल।

उच्च नियंत्रण सटीकता: नियंत्रण सटीकता 0.01% तक पहुंच सकती है (पारंपरिक 0.05% है)।

कोई नियंत्रण डेड ज़ोन: कंट्रोल स्टार्ट पॉइंट 1%तक पहुंच सकता है।

कम रिसाव बिंदुओं के साथ अत्यधिक एकीकृत तेल सर्किट।

विद्युत नियंत्रण कैबिनेट:

सभी मजबूत विद्युत घटक मजबूत विद्युत नियंत्रण कैबिनेट में केंद्रित होते हैं, प्रभावी रूप से माप से मजबूत विद्युत इकाई को अलग करते हैं और कमजोर विद्युत इकाई को नियंत्रित करते हैं, लंबे समय तक - माप और नियंत्रण प्रणाली के स्थिर संचालन को सुनिश्चित करते हैं।

पावर स्विच, इमरजेंसी स्टॉप और ऑयल सोर्स ऑयल पंप स्टार्ट/स्टॉप सहित इलेक्ट्रिकल कंट्रोल कैबिनेट पर मैनुअल ऑपरेशन बटन सेट किए जाते हैं।

उच्च - रिज़ॉल्यूशन डिजिटल कंट्रोलर:

सिस्टम मुख्य शरीर के रूप में एक पीसी कंप्यूटर का उपयोग करता है, पूर्ण डिजिटल पीआईडी ​​समायोजन के साथ, एक पीसी कार्ड एम्पलीफायर, माप और नियंत्रण सॉफ्टवेयर, और डेटा अधिग्रहण और प्रसंस्करण सॉफ्टवेयर के साथ संयुक्त रूप से बंद - परीक्षण बल, नमूना विरूपण, और पिस्टन विस्थापन, और नियंत्रण मोड के चिकनी स्विचिंग को प्राप्त करने के लिए।

सिस्टम तीन सिग्नल कंडीशनिंग यूनिट्स (टेस्ट फोर्स यूनिट, ऑयल सिलेंडर पिस्टन विस्थापन इकाई, नमूना विरूपण इकाई), कंट्रोल सिग्नल जनरेटर यूनिट, इलेक्ट्रो - हाइड्रोलिक आनुपातिक वाल्व ड्राइव यूनिट, इलेक्ट्रो - हाइड्रोलिक प्रोपोर्टल ऑयल सोर्स कंट्रोल यूनिट से बना है।

सिस्टम का बंद - लूप कंट्रोल सर्किट: मापन सेंसर (प्रेशर सेंसर, विस्थापन सेंसर, विरूपण एक्सटेंसोमीटर) और इलेक्ट्रो - हाइड्रोलिक आनुपातिक वाल्व, कंट्रोलर (विभिन्न सिग्नल कंडीशनिंग यूनिट्स) परीक्षण बल, तेल सिलेंडर पिस्टन विस्थापन, और नमूना विरूपण के कार्य; विभिन्न नियंत्रण मोड जैसे कि निरंतर दर परीक्षण बल, निरंतर दर पिस्टन विस्थापन, निरंतर दर तनाव, आदि, और नियंत्रण मोड के सुचारू स्विचिंग के साथ, सिस्टम को अधिक लचीला बनाता है।

विशेष पीसी कार्ड - परीक्षण मशीन के लिए स्वचालित नियंत्रण एम्पलीफायर टाइप करें:

एडवांस्ड कंप्यूटर बस कंट्रोल टेक्नोलॉजी का उपयोग करके प्लग करने योग्य पीसी कार्ड, विशेष रूप से परीक्षण मशीनों के लिए डिज़ाइन किया गया है, प्रोग्राम - नियंत्रित एनालॉग एम्पलीफायर, ए/डी रूपांतरण, डिजिटल डेटा अधिग्रहण चैनल, डिजिटल I/O, आदि।

विशेष माप और नियंत्रण कार्ड और पीसी एक एकल - कार्ड माप और नियंत्रण प्रणाली बनाते हैं, जो सीधे माप और नियंत्रण और डेटा अधिग्रहण के लिए सेंसर से जुड़ा हो सकता है, जटिल माप और नियंत्रण और डेटा अधिग्रहण प्रणाली को सरल और विश्वसनीय होने के लिए सरल बनाता है।

कंप्यूटर बस प्रौद्योगिकी का उपयोग करते हुए, सीधे कंप्यूटर विस्तार स्लॉट, पूरी तरह से डिजिटल सर्किट, शून्य समायोजन, लाभ समायोजन, आदि में डाला जाता है, सभी सॉफ्टवेयर के माध्यम से प्राप्त किए जाते हैं, परीक्षण मशीन माप और नियंत्रण प्रौद्योगिकी के विकास में नवीनतम उत्पाद इकाई का प्रतिनिधित्व करते हैं।

विभिन्न लाभ प्रवर्धन के लिए प्रोग्रामेबल गेन कैस्केड एम्पलीफायर।

पुल की आपूर्ति की शक्ति और ए/डी चिप के संदर्भ वोल्टेज के लिए एक ही वोल्टेज का उपयोग किया जाता है, पुल आपूर्ति शक्ति के लिए हार्डवेयर मुआवजा प्रौद्योगिकी प्राप्त करता है।

मल्टी - सिस्टम की संवेदनशीलता और रिज़ॉल्यूशन आवश्यकताओं को पूरा करने के लिए बिट ए/डी रूपांतरण, सिस्टम विशेषताओं को कम करने वाले सॉफ्टवेयर गुणन विधि से बचने के लिए।

परीक्षण सॉफ्टवेयर:

एक अंग्रेजी इंटरफ़ेस (मैक्सटेस्ट) के साथ विंडोज प्लेटफॉर्म के तहत ऑपरेटिंग सिस्टम।

कंप्यूटर स्क्रीन परीक्षण बल, पिस्टन विस्थापन, लोडिंग दर, विरूपण परीक्षण डेटा प्रदर्शित करता है, और विभिन्न परीक्षण घटता जैसे समय - परीक्षण बल/विरूपण, विरूपण - परीक्षण बल, आदि; स्वचालित रूप से डेटा को संसाधित करता है, डेटा प्रोसेसिंग विधियों के साथ GB/T228 - 2010 के मानक, जैसे ऊपरी और निचले उपज बिंदु, अधिकतम बल बिंदु, विभिन्न निर्धारित गैर-प्रशस्त तनाव बिंदु, विभिन्न निर्धारित कुल बढ़ाव तनाव बिंदु, आदि की आवश्यकताओं को पूरा करता है, और परीक्षण मशीन के दबाव परीक्षण आवश्यकताओं को पूरा करता है।

सॉफ्टवेयर परीक्षण विश्लेषण और विशेष परीक्षण डेटा प्रसंस्करण के लिए परीक्षण कर्मियों की आवश्यकताओं को पूरा करने के लिए डेटा विश्लेषण फ़ंक्शन भी प्रदान करता है।

मजबूत ग्राफिक ऑपरेशन फ़ंक्शंस, जैसे कि डायनेमिक टेस्ट वक्र और डिजिटल डिस्प्ले फ़ंक्शन, ग्राफ आवर्धन और इंटरसेप्शन फ़ंक्शंस, कर्सर निम्नलिखित डिस्प्ले फ़ंक्शन, आदि।

VXDS उच्च - स्पीड डेटा अधिग्रहण तकनीक को मल्टी - चैनल (16 चैनलों तक) उच्च - स्पीड डेटा अधिग्रहण प्राप्त करने के लिए उपयोग करता है।

परीक्षण घटता और परीक्षण डेटा के भंडारण के लिए पूर्ण फ़ाइल संचालन फ़ंक्शन; माध्यमिक डेटा प्रोसेसिंग करने के लिए उपयोगकर्ताओं के लिए ASCII प्रारूप में परीक्षण डेटा भी संग्रहीत किया जा सकता है।

सिंगल टेस्ट रिपोर्ट और बैच टेस्ट रिपोर्ट को प्रिंट करने के लिए कार्य।

नियंत्रण प्रणाली में - सेटिंग, बिजली की विफलता, पिस्टन को सीमा स्थिति तक पहुंचने और अन्य सुरक्षा कार्यों पर अधिभार है।

स्वतंत्र कम - शोर हाइड्रोलिक क्लैंपिंग तेल स्रोत जबड़े के क्लैम्पिंग और जारी करने को नियंत्रित करने के लिए।

6। मुख्य तकनीकी संकेतक:

अधिकतम परीक्षण बल: 1500KN।

परीक्षण बल माप रेंज: 2%-100%एफएस।

परीक्षण बल संकेत सटीकता: संकेत सटीकता ± 1%।

अधिकतम तन्यता स्थान: 700 मिमी।

अधिकतम संपीड़न स्थान: 600 मिमी।

कॉलम के बीच की दूरी: 650 मिमी।

पिस्टन विस्थापन संकेत सटीकता: ± 1%एफएस।

विरूपण माप संकल्प: 1/300000 से कम नहीं।

विरूपण माप सटीकता:%1%।

सेंसर: तेल दबाव सेंसर, फोटोइलेक्ट्रिक सेंसर, एक्सटेंसोमीटर।

नियंत्रण मोड: इलेक्ट्रो - हाइड्रोलिक सर्वो बंद - लूप नियंत्रण, नियंत्रण मोड को सुचारू रूप से स्विच किया जा सकता है।

डिस्प्ले मोड: टेस्ट फोर्स, पिस्टन विस्थापन, नमूना विरूपण माप मूल्य, और परीक्षण वक्र, स्क्रीन शून्य, अंशांकन का कंप्यूटर स्क्रीन डिस्प्ले।

मुख्य मशीन आयाम: लगभग 1270 मिमी × 830 मिमी × 3100 मिमी; पिस्टन उठाया।

नियंत्रण कैबिनेट आयाम: 1000 मिमी × 900 मिमी × 1100 मिमी।

तेल पंप मोटर पावर: 2.2 किलोवाट।

बीम मूवमेंट मोटर पावर: 1.1KW।

वजन: लगभग 7500 किग्रा।

7। मुख्य विन्यास:

8। तकनीकी जानकारी और डेटा की गोपनीयता:8.1 यह तकनीकी प्रस्ताव हमारी कंपनी के तकनीकी डेटा से संबंधित है, और उपयोगकर्ता यूएस गोपनीय द्वारा प्रदान की गई तकनीकी जानकारी और डेटा रखने के लिए बाध्य है। यह क्लॉज लंबे समय तक प्रभावी है, भले ही प्रस्ताव को अपनाया गया हो या नहीं . 8.2 हम भी उपयोगकर्ता गोपनीय द्वारा प्रदान की गई तकनीकी जानकारी और डेटा रखने के लिए बाध्य हैं।

9। परीक्षण मशीन की स्थापना:

एक स्थिर कार्यक्षेत्र या फ्लैट और ठोस जमीन पर स्थापित करें।

उच्च वायु प्रवाह वाले स्थानों से बचने की कोशिश करें, जैसे कि दरवाजों और खिड़कियों के पास।

पर्यावरण में कोई महत्वपूर्ण विद्युत चुम्बकीय हस्तक्षेप नहीं।

एयर कंडीशनिंग उपकरण, आदि से प्रत्यक्ष सूर्य के प्रकाश या निकटता को रोकें।

परिवेश का तापमान: 2 डिग्री से कम प्रति घंटा उतार -चढ़ाव के साथ 20 ± 5 डिग्री; सापेक्ष आर्द्रता: 80%से कम या बराबर।

पावर फ़्रीक्वेंसी: 50 हर्ट्ज।

बिजली की आपूर्ति वोल्टेज: AC380 v 10V, 50Hz, पावर 3.0kW।

बिजली की आपूर्ति में एक ग्राउंडिंग तार होना चाहिए, जिस पर उपयोगकर्ता को विशेष ध्यान देना चाहिए। चूंकि मशीन में जमीनी सुरक्षा होती है, यदि ग्राउंडिंग तार के बिना एक बिजली स्रोत का उपयोग किया जाता है, तो बिजली के झटके का खतरा हो सकता है।

स्तर समायोजन: परीक्षण मशीन प्लेटफॉर्म पर स्तर रखें और परीक्षण मशीन प्लेटफॉर्म स्तर बनाने के लिए नीचे चार समायोज्य पैरों को समायोजित करें। इस समय, मुख्य मशीन स्थापित है।

10। - बिक्री सेवा के बाद:

पूरी मशीन को 1 वर्ष के लिए गारंटी दी जाती है, और सॉफ्टवेयर सिस्टम को मुफ्त अपडेट के साथ जीवन के लिए सेवित किया जाता है।

कम से कम 2 प्रयोगशाला ऑपरेटरों के लिए मुफ्त प्रशिक्षण जब तक वे स्वतंत्र रूप से काम नहीं कर सकते।

उपयोगकर्ताओं के लिए नियमित यात्रा, सेवा अनुरोधों के साथ 2 घंटे के भीतर जवाब दिया और 4-12 घंटे के भीतर उपयोगकर्ता साइट पर आगमन।

11। उपकरण वितरण चक्र:आम तौर पर 30 दिन।
