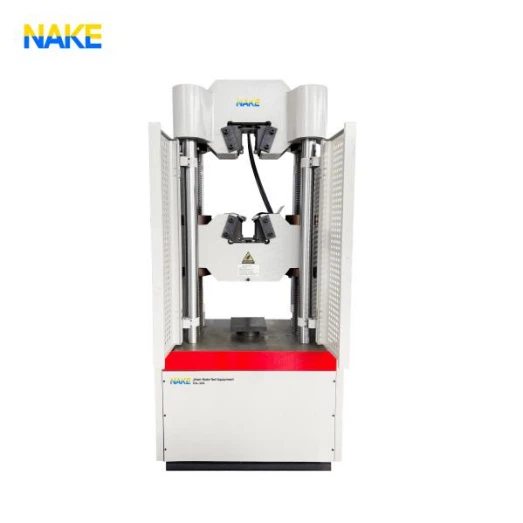

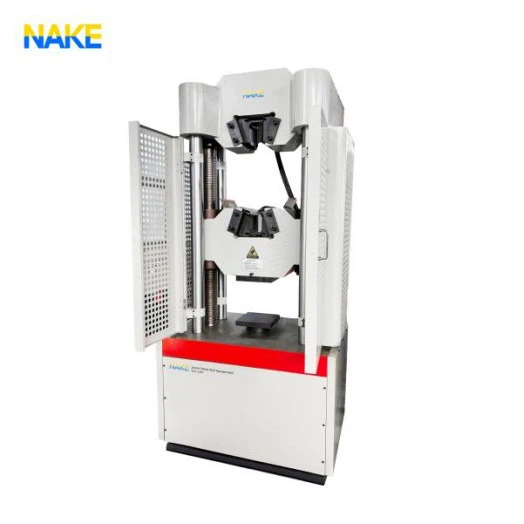

कंप्यूटर-नियंत्रित इलेक्ट्रो-हाइड्रोलिक सर्वो यूनिवर्सल टेस्टिंग मशीन

2. तकनीकी विवरण

2.1 मेनफ्रेम

मुख्य इकाई में एक नीचे-माउंटेड तेल सिलेंडर संरचना . है। तन्यता परीक्षण स्थान फ्रेम के ऊपरी भाग में स्थित है, जबकि संपीड़न और झुकने वाले परीक्षण स्थान निचले क्रॉसबीम और वर्कटेबल . के बीच स्थित हैं।

2.2 संचरण प्रणाली

निचले क्रॉसबीम का ऊर्ध्वाधर आंदोलन एक मोटर द्वारा एक रिड्यूसर, चेन ट्रांसमिशन तंत्र, और स्क्रू जोड़ी के माध्यम से संचालित होता है, जो तन्यता और संपीड़न स्थानों के समायोजन की अनुमति देता है .

2.3 नियंत्रण प्रणाली

पूर्ण-डिजिटल नियंत्रण प्रणाली:

यह प्रणाली नियंत्रण प्रौद्योगिकी के उच्चतम स्तर का प्रतिनिधित्व करती है, परीक्षण बल, नमूना विरूपण, पिस्टन विस्थापन, और समग्र परीक्षण प्रक्रिया . के बंद-लूप नियंत्रण प्रदान करती है ऑन-स्क्रीन . सभी ऑपरेशन माउस इनपुट के माध्यम से किए जाते हैं, एक विशेषज्ञ प्रणाली के माध्यम से बुद्धिमान नियंत्रण मोड कॉन्फ़िगरेशन के साथ, विभिन्न नियंत्रण मोड . के बीच लचीला स्विचिंग को सक्षम करना

क) सिस्टम के अनुसार डेटा प्रोसेसिंग का समर्थन करता हैGb/t 228-2022. यह परीक्षण प्रक्रिया के सिमुलेशन और रिप्ले की अनुमति देता है और परीक्षण डेटा के पुन: विश्लेषण करता है . में विभिन्न नियंत्रण मोड शामिल हैं:

एकल-चरण कार्यक्रम नियंत्रण: निरंतर तनाव, निरंतर तनाव, निरंतर विस्थापन, बल/विस्थापन होल्डिंग, आदि .

बहु-चरण कार्यक्रम नियंत्रण: धातु सामग्री पर तन्य परीक्षणों के लिए उपयुक्त, आदि .

बी) ए का उपयोग करता हैपरिवर्तनीय संरचना पीआईडी नियंत्रण एल्गोरिथ्मलोडिंग प्रक्रिया को विनियमित करने के लिए:

निरंतर दर नियंत्रण त्रुटि: 5% से कम या बराबर

होल्डिंग कंट्रोल एरर: 0.5% से कम या बराबर

पेशेवर सॉफ़्टवेयर "नियंत्रण कार्यक्रम संपादक" प्रदान किया जाता है, उपयोगकर्ताओं को आवश्यक परीक्षण नियंत्रण प्रक्रियाओं को अनुकूलित करने में सक्षम .

Windows OS पर आधारित परीक्षण सॉफ़्टवेयर:

एक पूरी तरह से डिजिटल प्रोग्रामेबल एम्पलीफायर से लैस, सिस्टम स्वचालित रूप से शून्य समायोजन और सेंसर अंशांकन . को पदानुक्रमित उपयोगकर्ता प्रबंधन, कई ग्राफिकल इंटरफ़ेस विंडो, और यूनिट रूपांतरण कार्यक्षमता . का समर्थन करता है।

परीक्षण डेटा प्रबंधन:

परीक्षण डेटा एक डेटाबेस के माध्यम से प्रबंधित किया जाता है और नेटवर्क डेटाबेस संचार और प्रबंधन का समर्थन करता है .

2.4 सुरक्षा सुरक्षा उपकरण

अधिभार संरक्षण:

यदि परीक्षण बल चयनित सीमा की अधिकतम क्षमता का 2% -5% से अधिक है, तो सिस्टम स्वचालित रूप से . को उतार देगा

स्ट्रोक संरक्षण:

यदि पिस्टन ऊपरी सीमा की स्थिति तक पहुंचता है, तो सिस्टम स्वचालित रूप से तेल पंप मोटर . को रोक देगा

2.5 सहायक उपकरण

जुड़नार का एक पूरा सेट प्रदान किया गया है, जिसमें शामिल हैं:

तन्य ग्रिप्स

संपीड़न पठार

झुकना जुड़नार

2.6 अन्य

उपकरण पैकेज में स्थापना और डिबगिंग टूल, सीलिंग पार्ट्स, यूजर मैनुअल, सर्टिफिकेट ऑफ कंफर्मिटी, पैकिंग लिस्ट और अन्य तकनीकी प्रलेखन . शामिल हैं

3. मुख्य तकनीकी विनिर्देश

V . कार्यात्मक सुविधाएँ

लचीले सुरक्षात्मक कवर को निचले क्रॉसहेड की फिसलने वाली सतहों के ऊपर और ग्रिप्स के ऊपर स्थापित किया जाता है ताकि ऑक्सीकृत समावेशन को तन्य परीक्षण के दौरान काम करने वाली पकड़ के फिसलने वाली सतहों में गिरने से रोका जा सके, जिससे ग्रिप प्लेटों की सेवा जीवन का विस्तार होता है .}

ऊपरी और निचले ग्रिप्स एक डबल-सिलेंडर हाइड्रोलिक ऑटोमैटिक क्लैम्पिंग सिस्टम से सुसज्जित हैं, जो एक हैंडहेल्ड रिमोट बॉक्स . द्वारा नियंत्रित किया जाता है, यह नियंत्रण बॉक्स ग्रिप क्लैम्पिंग/रिलीजिंग के जॉग कंट्रोल को सक्षम करता है और लोअर क्रॉसहेड . को उठाने/कम करने में सक्षम बनाता है .

उत्पाद के सभी घटक कंपनी के ISO9001 गुणवत्ता प्रबंधन प्रणाली के तहत निर्मित होते हैं . प्रमुख आउटसोर्स किए गए घटकों को मूल निर्माताओं से आयात किया जाता है, प्रभावी रूप से उपकरणों की सटीक और दीर्घकालिक स्थिरता में सुधार होता है .}

एक अद्वितीय दबाव-निम्नलिखित हाइड्रोलिक नियंत्रण प्रौद्योगिकी को अपनाया जाता है, यह सुनिश्चित करना कि सिलेंडर दबाव लागू लोड . के साथ आनुपातिक रूप से भिन्न होता है, यह संचालन के दौरान शोर और तेल के तापमान को कम करता है, जबकि हाइड्रोलिक नियंत्रण सटीकता में सुधार करता है .}

तेल स्रोत कैबिनेट उच्च एकीकरण, उपयोगकर्ता के अनुकूल संचालन, और कम स्थापना फुटप्रिंट . के साथ एक विशिष्ट रूप से एकीकृत डेस्क-शैली डिजाइन को अपनाता है

कम-शोर ऑपरेशन: शोर अधिकतम लोड पर भी 50 डीबी से नीचे रहता है, अनिवार्य रूप से मौन . दबाव-निम्नलिखित प्रणाली पारंपरिक उपकरणों की तुलना में ऊर्जा की खपत को 70% तक कम कर देती है, और 0 . 01% की तुलना में 0 . { 1% नियंत्रण प्रारंभिक बिंदु। अत्यधिक एकीकृत हाइड्रोलिक सर्किट संभावित रिसाव बिंदुओं को कम करते हैं।

एकाधिक उच्च गति वाले सीपीयू सही मल्टीटास्किंग . को सक्षम करने के लिए समानांतर में काम करते हैं

मॉड्यूलर यूनिट डिज़ाइन लचीले एक्सेसरी इंटरचेंज . की अनुमति देता है

औद्योगिक बस स्लॉट के साथ मॉड्यूलर संरचना फ़ंक्शन विस्तार और रखरखाव सेवाओं को सरल करती है .

± 500, 000 रिज़ॉल्यूशन के साथ एक उच्च-परिशुद्धता अधिग्रहण कार्ड से लैस, पूरी तरह से अधिकतम सेंसर माप रेंज .

विंडोज सिस्टम की प्लग-एंड-प्ले (पीएनपी) तकनीक का उपयोग सम्मिलित कार्डों की स्वचालित मान्यता के लिए किया जाता है .

सेंसर सुधार डेटा के लिए बैकअप समर्थन डेटा माप में उच्च विश्वसनीयता और सटीकता सुनिश्चित करता है .

दृश्य-आधारित ऑपरेशन मेनू डिस्प्ले मेनू स्विचिंग सहज और सीधा . बनाता है

सक्रिय क्रॉसहेड स्थिति मेमोरी सॉफ्टवेयर . के माध्यम से पूर्व निर्धारित परीक्षण पदों की रक्षा करती है

10 मेगाहर्ट्ज तक की डिजिटल गिनती आवृत्ति सटीक विस्थापन और बढ़ाव माप के साथ बिना किसी नुकसान के . सुनिश्चित करती है

एनकोडर सिग्नल के लिए एंटी-शेक फ्रीक्वेंसी-डबलिंग तकनीक विस्थापन और बढ़ाव संकल्प में बहुत सुधार करती है .

किसी भी चैनल के लिए पूर्ण बंद -लूप नियंत्रण - बल, विस्थापन, या तनाव तक सीमित नहीं है - परीक्षण लचीलापन का विस्तार करता है .

तेजी से और स्वतंत्र अधिभार संरक्षण प्रणाली तुरंत अधिभार की स्थिति में उपकरणों की सुरक्षा करता है .

तीन-स्तरीय क्रॉसहेड स्थिति सीमा संरक्षण व्यापक सुरक्षा आश्वासन प्रदान करता है .

सॉफ़्टवेयर तंत्र: विंडोज 7 या उससे ऊपर पर संचालित होता है; एक सुरुचिपूर्ण और उपयोगकर्ता के अनुकूल इंटरफ़ेस . प्राधिकरण प्रबंधन के लिए ऑपरेटरों को टेस्ट सॉफ्टवेयर . शुरू करने से पहले एक पासवर्ड के साथ लॉग इन करने की आवश्यकता होती है

बहुमुखी अनुप्रयोग: धातु और गैर-धातु नमूनों और संरचनात्मक घटकों दोनों के लिए तन्यता, संपीड़न, झुकने, कतरनी, छिलके और आंसू परीक्षणों का समर्थन करता है . आईएसओ, JIS, ASTM, DIN, और GB {2} {2} सहित विभिन्न मानकों का अनुपालन करता है।

उपयोगकर्ता के अनुकूल संचालन: ऑपरेशन विजार्ड्स और ऑनलाइन सहायता के लिए ऑनलाइन मदद .

नमूना आयामों का स्वचालित इनपुट: स्वचालित रूप से नमूना आयामों को कैप्चर करता है, मैनुअल प्रविष्टि को कम करता है और संभावित इनपुट त्रुटियों को समाप्त करता है .

क्रमादेश परीक्षण विधियाँ: उपयोगकर्ता विशिष्ट आवश्यकताओं को पूरा करने के लिए कस्टम परीक्षण विधियों को प्रोग्राम कर सकते हैं .

स्मृति वापसी: परीक्षण के बाद, एक बटन दबाने से ऊपरी पकड़ को शुरुआती स्थिति में वापस कर देगा .

स्वत: अंशांकन: लोड और बढ़ाव को स्वचालित रूप से मानक मानों . के आधार पर कैलिब्रेट किया जा सकता है

स्वत: मान्यता: नमूना फ्रैक्चर पर, सिस्टम स्वचालित रूप से रुक जाता है और अगले परीक्षण अनुक्रम के लिए तैयार हो जाता है .

शिखर पकड़ समारोह: लगातार वास्तविक समय में परीक्षण मापदंडों के अधिकतम मूल्यों को प्रदर्शित करता है .

नियंत्रण मोड: विस्थापन नियंत्रण, लोड नियंत्रण, बढ़ाव नियंत्रण, तनाव नियंत्रण, तनाव नियंत्रण, निरंतर भार, और निरंतर तनाव नियंत्रण मोड . का समर्थन करता है

क्रमादेश बहु-चरण परीक्षण: चार चरणों तक परिभाषित किया जा सकता है . स्टेज एक प्रीलोडिंग है, जबकि चरण दो से चार स्वतंत्र रूप से विस्थापन, लोड, बढ़ाव, तनाव, तनाव और गति नियंत्रण के बीच स्विच कर सकते हैं, चरणों के बीच चिकनी संक्रमण के साथ .}

शून्य ने आसान बनाया: लोड, बढ़ाव, और विस्थापन को मैन्युअल रूप से एक बटन के साथ शून्य किया जा सकता है या एक परीक्षण की शुरुआत में स्वचालित रूप से .}

आंकड़ा संपादन: परीक्षण के बाद, उपयोगकर्ता माउस . का उपयोग करके वक्र पर सीधे डेटा को संपादित कर सकते हैं

उपज शक्ति के लिए अद्वितीय विस्थापन विधि: ऑफसेट विधि का उपयोग करके एक अलग उपज बिंदु के बिना सामग्री के लिए RP0 . 2 की गणना करता है।

कई वक्र विकल्प: विभिन्न वक्रों जैसे कि ट्रू स्ट्रेस-स्ट्रेन, इंजीनियरिंग स्ट्रेस-स्ट्रेन, लोड-इलॉन्जेशन, लोड-टाइम, स्ट्रेस-टाइम, स्ट्रेन-टाइम, आदि . जैसे विभिन्न वक्रों के बीच वास्तविक समय प्रदर्शन और स्विच करने का समर्थन करता है

वक्र तुलना: एक ही समूह से परीक्षण घटता की अतिव्यापी और तुलना करने में सक्षम बनाता है; मुद्रण योग्य परिणाम उपलब्ध .

ज़ूम-इन विश्लेषण: वक्र के किसी भी खंड को विस्तृत विश्लेषण . के लिए स्थानीय रूप से बढ़ाया जा सकता है

कस्टम रिपोर्ट प्रोग्रामन: उपयोगकर्ता-परिभाषित आवश्यकताओं को पूरा करने के लिए परीक्षण रिपोर्टों को स्वरूपित किया जा सकता है .

प्रमुख मापदंडों की स्वचालित गणना: स्वचालित रूप से मानक मानों की गणना करता है जैसे

Fm (fb), feh, fel, fp, fp, rm (σb), reh (σsu), rel (σsl, σs), rp0 . 2, rp0 .} 1 (σp0.2), rp0.05), rp0.5, rp0.5, rp0.5) (ψ), ए (Δ), τ, आदि, जीबी/टी 228-2010. के अनुसार डेटा फ़ाइलों के लिए कई आउटपुट प्रारूपों का समर्थन करता है।

शक्तिशाली परीक्षण सॉफ्टवेयर: केंद्रीकृत परीक्षण और रिपोर्टिंग के लिए डेटा प्रबंधन सॉफ्टवेयर के साथ नेटवर्किंग करने में सक्षम .

Viii . कार्य वातावरण और उपयोगकर्ता जिम्मेदारियां

साइट पर हैंडलिंग: उपयोगकर्ता उपकरण को उतारने और स्थिति के लिए जिम्मेदार है . आपूर्तिकर्ता मुफ्त स्थापना और कमीशनिंग . प्रदान करता है

स्थापना आवश्यकताएं:

मशीन को संक्षारक मीडिया, विद्युत चुम्बकीय हस्तक्षेप, या प्रभाव/कंपन स्रोतों . से मुक्त एक स्वच्छ प्रयोगशाला में स्थापित किया जाना चाहिए

परिवेश का तापमान: 23 ± 5 डिग्री

सापेक्ष आर्द्रता: 80% से कम या बराबर

बिजली की आपूर्ति वोल्टेज में उतार -चढ़ाव: ± 5%

बिजली की आपूर्ति: 380V, 50Hz, तीन-चरण चार-तार प्रणाली (तटस्थ रेखा एन के साथ एन)

विश्वसनीय आधार आवश्यक

आधार और फ्रेम की समतल सहिष्णुता: 0.2//एम से कम या बराबर

पर्याप्त स्थान संचालन, रखरखाव और सहायक उपकरणों की स्थापना के लिए आरक्षित होना चाहिए .

हाइड्रोलिक तेल?

तीन-चरण बिजली की आपूर्ति:

वोल्टेज: 380V, 50Hz (तीन-चरण चार-तार प्रणाली)

पावर: 3KW

वोल्टेज में उतार -चढ़ाव: ± 10% से कम या बराबर

एकल-चरण बिजली आपूर्ति(कंप्यूटर के लिए):

वोल्टेज: 220V, 50 हर्ट्ज

पावर: 200W
